電動法蘭式硬密封蝶閥
上一篇：GD電動執行器 下一篇：電動對夾式硬密封蝶閥
*三維偏心結構，磨損小、密封性好 | |
| |
E-GDUC電動法蘭式硬密封蝶閥 | |
技術參數 | |
電動選配 | E系列 |
電源電壓 | AC220V、AC380V（其它特制） |
環境溫度 | -30℃～+70℃ |
防護等級 | IP67 |
功能選項 | |
防爆型 | 防爆等級:dIIBT3/T4 |
信號反饋 | X1機械式無源信號，X2有源信號 |
帶加熱器 | 可在潮濕環境干燥執行器內元件 |
手動功能 | 電動執行器帶有手動開閥、關閥功能 |
調節型 | 輸入4~20mA信號，實現球閥調節功能 |
備注：電動參數請另參考所選配的電動執行器資料。 | |
閥體參數 | |
公稱壓力 | PN10、PN16、PN25 |
連接方式 | 法蘭 JB、GB（特選ANSI、JIS） |
閥體材質 | WCB、SS304、SS316、SS316L |
碟板材質 | WCB、SS304、SS316、SS316L |
密封材料 | Y(多層或混合硬密封)、S(不銹鋼金屬密封) |
工作溫度 | T6: -30℃～250℃（Y） |
標準規范 |
* 法蘭標準：GB9113、GB9113、GB9115 |
* 檢測與試驗：GB/T13927-1992、B/T 9092-1999 |
* 設計標準：JB-T 8527-1997 |
* 結構長度：GB/T 12221 |
|

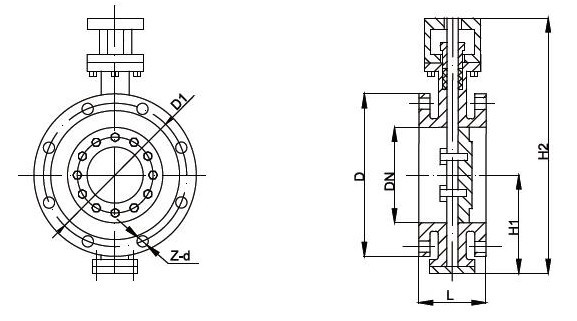

GB閥體尺寸 |
公稱壓力bar | 型號規格 | DN | LA型 | LB型 | D | D1 | H1 | H2 | z-d | P-氣動頭 | E-電動頭 |
PN16 | GDUC50 | 50 | 108 | 150 | 165 | 125 | 112 | 655 | 4-18 | P075D | E06 |
GDUC65 | 65 | 112 | 170 | 185 | 145 | 115 | 665 | 4-18 | P083D | E06 | |
GDUC80 | 80 | 114 | 180 | 200 | 160 | 120 | 675 | 8-18 | P092D | E10 | |
GDUC100 | 100 | 127 | 190 | 220 | 180 | 138 | 705 | 8-18 | P105D | E15 | |
GDUC125 | 125 | 140 | 200 | 250 | 210 | 164 | 745 | 8-18 | P125D | E20 | |
GDUC150 | 150 | 140 | 210 | 285 | 240 | 175 | 830 | 8-22 | P140D | E30 | |
GDUC200 | 200 | 152 | 230 | 340 | 295 | 200 | 880 | 12-22 | P140D | E50 | |
GDUC250 | 250 | 165 | 250 | 405 | 355 | 243 | 955 | 12-26 | P160D | E50 | |
GDUC300 | 300 | 178 | 270 | 460 | 410 | 250 | 1065 | 12-26 | P190D | E90 | |
GDUC350 | 350 | 190 | 290 | 520 | 470 | 280 | 1100 | 16-26 | P210D | E100 | |
GDUC400 | 400 | 216 | 310 | 580 | 525 | 305 | 1220 | 16-30 | P240D | E200 | |
GDUC450 | 450 | 222 | 330 | 640 | 585 | 350 | 1280 | 20-30 | P240D | E200 | |
GDUC500 | 500 | 229 | 350 | 715 | 650 | 380 | 1320 | 20-33 | P270D | E250 | |
GDUC600 | 600 | 267 | 390 | 840 | 770 | 445 | 1485 | 20-36 | P300D | ||
GDUC700 | 700 | 292 | 430 | 910 | 840 | 480 | 1615 | 24-36 | P350D | ||
GDUC800 | 800 | 318 | 470 | 1025 | 950 | 530 | 1750 | 24-39 | P400D |
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：
1.公稱通徑；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.電源電壓、氣動閥是否需要配套換向電磁閥；
4.連接方式：法蘭、內螺紋；
5.工作型式：開關型、調節型；
6.閥體、閥芯材料；
7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
