GD電動執行器

GD系列電動執行器

■	GD系列電動執行器是新型設計的，精小型專門用于球閥、蝶閥的電動執行器
■	小、輕、精大扭矩是本電動執行器的特點，并有多種選項，能滿足用戶的各種需求。
■	技術含量高，品質優越，性能可靠穩定。

特點
■	優質鋁合金外殼
■	內外表面陽極氧化處理，外表面進行了環氧樹脂、粉末涂層處理，防腐性能優越
■	輸出扭矩：60NM（6kg.m）
■	電機可反轉，扭矩大，電流低
■	防護性能：IP67

標準結構
■	帶手動操作（扳手）
■	安裝符合國際標準ISO5211（F03/F05/F07）
■	標準產品為4個限位開關，2個標準開關，2個附加限位開關（干觸點）
■	防脫螺栓
■	自帶加熱器，限位開關設計簡單可靠
■	標準顏色：黃色或藍色

基本參數

外殼	防水級別 IP67,NEMA 4 and 6
電機電源	標準：220V AC 單相可選：110V AC 單相,380/440V AC 3相, 50/60Hz, ±10% 24V D GD C /110V DC /220V DC
電機	鼠籠式異步電機
限位開關	開/關，各1個 SPDT,250V AC 10A
輔助限位開關	開/關，各1個 SPDT,250V AC 10A
扭矩開關	開/關，各1個 SPDT,250V AC 10A	GD05/008/010除外
行程	90°±10°	0°～270°可選
失速防護/操作溫度	內置過熱保護，開115℃ ±5℃ /關 97℃ ±5℃
指示器	連續的位置指示刻度
手動操作	機械離合機構，配手輪操作
自鎖裝置	蝸輪，蝸桿機構提供自鎖
機械限位	2個外部調整螺栓
干燥器	7-10W (110/220V AC)
電氣接口	2個 PF 3/4”
環境溫度	普通型：-30℃～+70℃；防爆型：-20℃～+40℃
潤滑	鋁基潤滑脂（EP 型）
材料	鋼，鋁合金，鋁青銅，聚碳酸脂
環境濕度	最大 90％ RH	非凝結
抗震性能	X Y Z 10g，0.2～34 Hz，30分鐘
外涂層	干粉，環氧聚酯，具有超強防腐功能

選配

編號	可選配置	備注
1	防爆執行器（ExdⅡ BT3/T4）	GD 系列
2	防水執行器（IP68,10M,250HR）	GD 系列
3	電位計（1K-10K）	GD 系列
4	比例控制單元（輸入，輸出信號4-20mA DC /1-5V /1-10V）	GD 系列
5	現場控制單元（就地控制開/停/關選擇開關，就地/遠程切換）	GD 系列
6	行程120°，180°，270°	GD 系列
7	直流電機（24V DC）	GD 系列
8	附加扭矩開關（SPDT X 2 250V AC 10A）	GD05/008/010除外
9	電流位置傳感器（輸出4-20mA DC）	GD 系列
10	斷電后，電動閥自動開或關控制柜	GD 系列
11	耐高溫執行器（-10℃～+100℃）	GD 系列
12	耐低溫執行器（-40℃～+70℃）	GD 系列
13	低速執行器	GD 系列

基本參數：

型號最大輸出扭矩90°動作時間60/50Hz最大軸徑電機F級額定電流（A）60/50HZ手輪轉數重量單相三相N·MSmmW110V220V380V440VNKgGD055018/22φ20201.10/0.950.55/0.540.3/0.3N/A107.5GD088018/22φ20201.10/0.950.55/0.540.3/0.3N/A107.5GD1010018/22φ20201.10/0.950.55/0.540.3/0.3N/A107.5GD1515021/25φ22401.65/1.670.88/0.840.31/0.310.30/0.311117.3GD2020021/25φ22401.67/1.670.89/0.850.31/0.310.30/0.311117.3GD3030026/31φ35601.85/1.860.92/0.920.35/0.350.34/0.3413.522GD5050026/31φ35903.60/3.621.55/1.580.59/0.590.58/0.5813.523GD6060026/31φ351203.65/3.621.60/2.200.60/0.590.59/0.5813.523GD8080031/37φ451204.10/4.102.15/2.200.85/0.850.790.7916.529GD120120031/37φ451804.20/4.102.35/2.300.87/0.870.81/0.8116.529GD200200093/112φ651804.10/4.102.15/2.200.85/0.850.79/0.7949.575GD300300093/112φ651804.20/4.102.35/2.300.87/0.870.81/0.8149.575

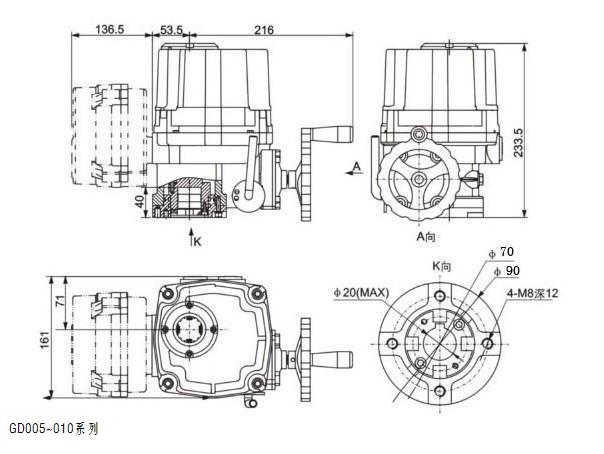

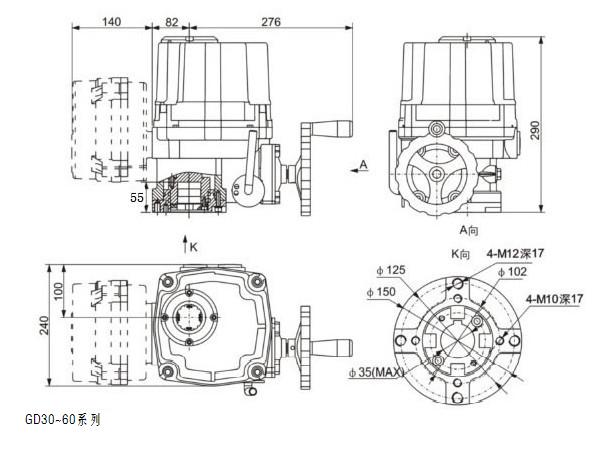

外形：(虛線部分為模擬量控制盒，開關型無此尺寸)
