先導式膜片電磁閥
上一篇：沒有了 下一篇：先導電磁閥

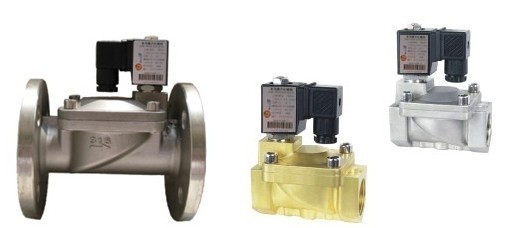

GDB系列西德式先導膜片電磁閥 （消防電磁閥）
西德風格 品質優良
動作可靠 性能穩定
外觀精美 替代進口
應用范圍
石油、化工、造船、航天、軍品、電力、鋼鐵、消防噴淋、電鍍涂裝、燃氣燃油、環保設備、
吹灰除塵、分析儀器、紡織印染、暖通空調、清洗設備、園林噴灌、食品工業等控制系統。
以上為啟動后平穩工作時功率，防爆型常開常閉功率相同。
外形尺寸（不銹鋼法蘭式）
建議：
①流體中若含雜質，應在電磁閥前方安裝過濾閥（濾網≥60目），而且流體應無凝固或結晶現象；
②防爆型線圈內置熔絲管和壓敏電阻技術保護元件，確保線圈安全;
③在設計控制方案時盡量選擇常閉型，而你如果是通電時間太長則不必擔憂，本閥適應連續工作。
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：
1.公稱通徑、額定流量系數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.電源電壓；
4.連接方式：法蘭、內螺紋；
5.閥的開關型式：常開式、常閉式；
6.閥體、閥芯材料；
7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站，如有任何疑問。您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
西德風格 品質優良
動作可靠 性能穩定
外觀精美 替代進口
 |
應用范圍
石油、化工、造船、航天、軍品、電力、鋼鐵、消防噴淋、電鍍涂裝、燃氣燃油、環保設備、
吹灰除塵、分析儀器、紡織印染、暖通空調、清洗設備、園林噴灌、食品工業等控制系統。
| 技術參數 | |
| 公稱通徑 | DN10-DN50 |
| 原理結構 | 先導膜片式 |
| 閥體材質 | 黃銅、316 |
| 密封材料 | NBR、FKM、EPDM |
| 環境溫度 | -10℃～+60℃(防爆型-20℃～+50℃) |
| 流體溫度 | C2組:-10℃～80℃，C3組:-10℃～120℃ |
| 適用流體 | 氣體、液體 |
| 流體粘度 | ≤22mm2/S |
| 連接方式 | 內螺紋（國標或NPT）、法蘭 |
| 安裝方式 | 水平安裝，線圈向上（其它方式可定制） |
| 防護等級 | IP65 |
| 壓力參數 | |
| 最低壓差 | 0.05Mpa |
| 普通常閉 | 氣、液：1.2Mpa，油：1.0Mpa |
| 普通常閉 | 可定制壓力：1.6Mpa |
| 防爆常閉 | 氣、液：1.0 Mpa，油：0.8 Mpa |
| 常開型 | 氣、液：0.8 Mpa， 油：0.7 Mpa |
| 消防專用 | 水、液：1.6 Mpa |
| 電氣參數 | |
| 電源電壓 | 220V 110VAC50/60Hz24V 12VDC |
| 額定功率 |
普通型AC：22VA， DC：13W 常開型AC：33VA， DC：32W 防爆型AC：18VA， DC：20W |
| 電壓公差 | ±10% |
| 電氣連接 |
普通型：標準接線盒 防爆型：M14＊1.5，1.5M導線 |
以上為啟動后平穩工作時功率，防爆型常開常閉功率相同。
| 功能選項 | ||
| 代號 | 功能名稱 | 功能說明 |
| K | 常開 | 通電閥關，斷電閥開 |
| E | 防爆 | 防爆等級：ExmⅠ/ⅡT4 |
|
T J |
帶定時器 配節能模塊 |
可以設定開、關間隔時間 降低線圈溫升和功耗，延長線圈壽命(無防爆型) |
| 規格參數 | |
|
常閉型 2/2NC |
 |
|
常開型 2/2NO |
 |
| 規格 | 接口G | 通徑mm | Cv值 | 螺紋式外形尺寸[mm] | |||
| L | W | H(常閉) | H(常開) | ||||
| GDB10 | 1/4、3/8 | 10 | 1.72 | 55 | 35 | 95 | NO |
| GDB12 | 3/8、1/2 | 12 | 4.35 | 66 | 48 | 107 | 125 |
| GDB15 | 1/2 | 15 | 4.52 | 66 | 48 | 107 | 125 |
| GDB20 | 3/4 | 20 | 7.63 | 75 | 58 | 113 | 130 |
| GDB25 | 1 | 25 | 12 | 95 | 70 | 124 | 140 |
| GDB32 | 1 1/4 | 34 | 22 | 130 | 95 | 142 | 155 |
| GDB40 | 1 1/2 | 40 | 30 | 130 | 95 | 142 | 155 |
| GDB50 | 2 | 50 | 48 | 163 | 120 | 165 | 180 |

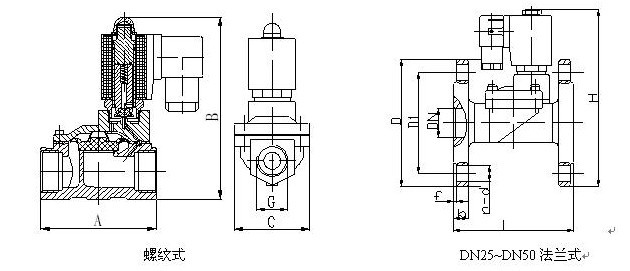

外形尺寸（不銹鋼法蘭式）
| 型號規格 | 通徑 | 外形尺寸[mm] | 法蘭尺寸[mm] | ||||
| L | H | D | D1 | b | n-d | ||
| GDB25 | 25 | 135 | 162 | 110 | 85 | 14 | 4-φ14 |
| GDB32 | 34 | 160 | 175 | 135 | 100 | 15 | 4-φ18 |
| GDB40 | 40 | 160 | 182 | 145 | 110 | 15 | 4-φ18 |
| GDB50 | 50 | 200 | 205 | 160 | 125 | 16 | 4-φ18 |
建議：
①流體中若含雜質，應在電磁閥前方安裝過濾閥（濾網≥60目），而且流體應無凝固或結晶現象；
②防爆型線圈內置熔絲管和壓敏電阻技術保護元件，確保線圈安全;
③在設計控制方案時盡量選擇常閉型，而你如果是通電時間太長則不必擔憂，本閥適應連續工作。
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：
1.公稱通徑、額定流量系數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.電源電壓；
4.連接方式：法蘭、內螺紋；
5.閥的開關型式：常開式、常閉式；
6.閥體、閥芯材料；
7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站，如有任何疑問。您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
