氣動硬密封蝶閥

三維偏心結構，磨損小、密封性好多層密封、硬密封、金屬密封多種選擇 *具有耐高溫、耐高壓、耐腐蝕性能

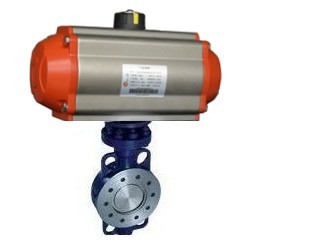

P-GDUB氣動法對夾硬密封蝶閥
技術參數
氣缸選配	P系列
氣缸形式	雙作用、單作用
環境溫度	-20℃～+80℃
氣源壓力	雙作用4~8bar、單作用5~8bar

附件選項
回訊器	也叫限位開關，遠程反饋開關信號
電磁閥	雙作用選二位五通、單作用選二位三通
三聯件	可對氣源穩壓、過濾、氣缸加潤滑油
電氣定位器	輸入4~20mA信號，實現球閥調節功能
備注：氣缸參數請另參考所選配的氣動執行器資料。

標準規范

* 法蘭標準：GB9113、GB9113、GB9115

* 檢測與試驗：GB/T13927-1992、B/T 9092-1999

* 設計標準：JB-T 8527-1997

* 結構長度：GB/T 12221

閥體參數
公稱壓力	PN10、PN16、PN25
連接方式	法蘭 JB、GB（特選ANSI、JIS）
閥體材質	WCB、SS304、SS316、SS316L
碟板材質	WCB、SS304、SS316、SS316L
密封材料	Y(多層或混合硬密封)、S(不銹鋼金屬密封)
工作溫度	T6: -30℃～250℃（Y） T7: -30℃～350℃（S) T8: -40℃～400℃（S) T9: -40℃～450℃（S)

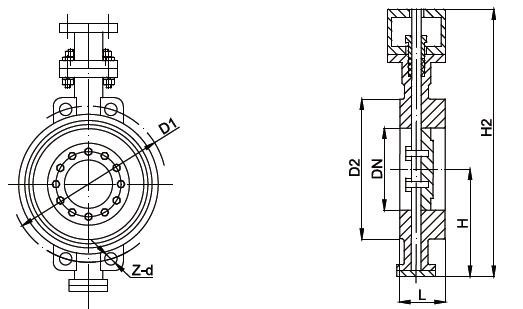

閥體尺寸

公稱壓力（Mpa）	型號規格	DN	L	H	H2	D1	D2	z-d	P-氣動頭	E-電動頭
PN16 WCB、304、316	GDUB50	50	43	112	655	125	102	4-18	P075D	E06
	GDUB65	65	46	115	665	145	122	4-18	P083D	E06
	GDUB80	80	64	120	675	160	133	8-18	P092D	E10
	GDUB100	100	64	138	705	180	158	8-18	P105D	E15
	GDUB125	125	70	164	745	210	184	8-18	P125D	E20
	GDUB150	150	76	175	830	240	211	8-22	P140D	E30
	GDUB200	200	89	215	880	295	266	12-22	P140D	E50
	GDUB250	250	114	243	955	355	319	12-26	P160D	E50
	GDUB300	300	114	285	1065	410	370	12-26	P190D/AW17	E90
	GDUB350	350	127	320	1100	470	429	16-26	P210D/AW17	E100
	GDUB400	400	140	350	1220	525	480	16-30	P240D/AW20	E200
	GDUB450	450	152	350	1280	585	548	20-30	P240D/AW20	E200
	GDUB500	500	152	380	1320	650	609	20-33	P270D/AW20	E250
	GDUB600	600	154	435	1485	770	720	20-36	P300D/AW25
	GDUB700	700	165	480	1615	840	794	24-36	P350D/AW28
	GDUB800	800	190	530	1750	950	901	24-39	P400D/AW35

備注：
①電動執行器（簡稱氣動頭或氣缸）和電動執行器（簡稱電動頭）的尺寸，請另查閱執行器資料，以上為設計尺寸，與實物可能存誤差。
②如果是選擇技術參數中的特選項目或客戶有特制要求時，請向我們另行索取尺寸表；
③表中氣動頭型號為常規配置，若用戶氣源及工況條件較好，則可優化執行器配置減少成本，若工況條件差，則需加大執行器規格。

訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：

一、若訂貨前還未選定型號，請向我們提供您的使用參數：

1.公稱通徑；

2.流體種類、壓力、溫度；

3.電源電壓、氣動閥是否需要配套換向電磁閥；

4.連接方式：法蘭、內螺紋；

5.工作型式：開關型、調節型；

6.閥體、閥芯材料；

7.是否帶附件，說明附件型號。以便我們的為您正確選型。

二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；

三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
