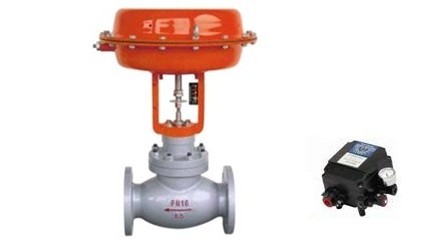

氣動薄膜調節閥

上一篇：三通氣動薄膜調節閥下一篇：氣動角座閥（調節型）

結構優越：等截面低流阻流道，額定流量系數大
調節性好：可調范圍大，流量特性可選等百分比或線性
密封性好：可選擇軟密封、波紋管密封，提高密封性能
應用廣泛：多種閥座結構、散熱片，適應不同壓差溫度

技術參數
動作方式	氣開式、氣關式
閥座結構	P單座、M套筒、N雙座
流量特性	等百分比、線性
可調范圍	50：1
信號范圍	Pr:0.2~1bar、0.4~2bar
氣源壓力	Ps:1.4bar~4bar
密封等級	Ⅲ、Ⅳ、Ⅴ、Ⅵ
斷信號閥位	全開、全關
環境溫度	-30℃～+70℃（防爆型見定位器參數）
性能標準	GB/T4213-92
基本誤差	±2.5%
回　　差	1.5%

閥體參數
公稱壓力	PN16、PN25、PN40、PN64
連接方式	法蘭式、（特制：焊接式）
閥體材質	WCB、SS304、SS316、SS316L
閥芯材質	SS、SS304、SS316、SS316L、司太萊堆焊
密封材料	PTFE、硬密封、特殊高溫材料
波紋管	SS、SS304、SS316
填料	聚四氟乙烯、柔性石墨
推桿	襯套2Cr13
墊片	橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片
法蘭標準	GB9113-88、JB/T79-94、GB2555-81
特制法蘭	ANSI、JIS、DIN

流體溫度

T3組　　　　-30℃～150℃
T4 組　　　　-30℃～180℃
T7 組　　　　-30℃～350℃
T8 組　　　　-30℃～400℃

電氣定位器參數（用戶自備時則不考慮）
輸入信號	4~20mA DC、0~10V DC
輸入阻抗	300Ω、250Ω，以定位器為準
輸出信號	4~20mA DC、0~10V DC
防爆等級	dIIBT4/T5/T6、dIICT4/T5/T6、本安型

功能附件選項

E－防爆型（電氣定位器防爆等級可選：隔爆型、本安型）

X－帶信號反饋（電氣定位器帶反饋或另配閥位變送器）

S－帶手輪機構

Q－完全切斷型

附件：電氣定位器、空氣過濾減壓器、鎖氣保位閥、電磁閥

流量系數及行程

公稱通徑DN		20				25	32	40	50	65	80	100	125	150	200	250	300
流通直徑dn		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 Kv（單座/套筒）	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	940	1200
額定流量系數 Kv（單座/套筒）	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	850	1050
額定流量系數 Kv(雙座)	直線					12.1	10.4	30.3	48.3	75.9	121	193.6	302.5	484	759	1078	1725
額定流量系數 Kv(雙座)	等百分比					11	17.6	27.5	44	69.3	110	176	275	440	693	1082	1575
額定行程（㎜）		16					25			40			60			100
膜片有膠面積Ae(cm2)		280					400			600			1000			1600

允許壓差

執行器Ae/cm2	公稱通徑	20				25	32	40	50	65	80	100	125	150	200	250	300
	公稱通徑	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
	Ps
200 cm2	單座	64	52	32	26	16
	套筒	64	64	64	64	64
	雙座	64	64	64	64	64
400 cm2	單座						15	10	6
	套筒						64	64	64
	雙座						64	64	64
600 cm2	單座									5	4	2.4
	套筒									30	30	30
	雙座									30	30	30
1000 cm2	單座												2.4	1.6	1
	套筒												20	20	20
	雙座												20	20	20
1600	單座															1	0.7
	套筒															32.3	22
	雙座															25.8	18

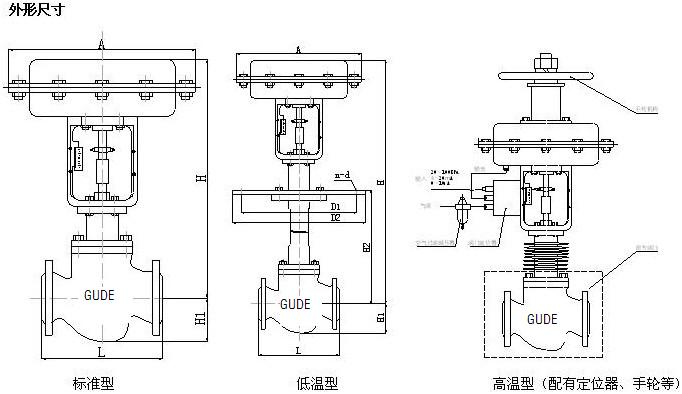

型號規格尺寸

單座、套筒PN16,PN25,PN40, PN64 bar
型號規格	通徑DN	L		H1			H				H（波紋管型）		低溫-100~-200℃		A
型號規格	通徑DN	PN16~40	PN64	PN16,25	PN40	PN64	PN16,25	PN40	PN64	散熱型	單座	套筒	H	H2	A
GDZJH((P/M))20	20	150	230	53	53	65	454	454	481	499	446	499	1010	700	282
GDZJH(P/M)25	25	160	230	58	58	70	463	463	493	511	453	511	1010	700	282
GDZJH(P/M)32	32	180	260	70	70	78	499	499	536	560	490	560	1032	700	308
GDZJH(P/M)40	40	200	260	75	75	85	501	501	550	617	542	617	1032	700	308
GDZJH(P/M)50	50	230	300	83	83	90	527	527	560	620	538	620	1032	700	308
GDZJH(P/M)65	65	290	340	93	93	103	622	622	663	710	618	710	1226	800	394
GDZJH(P/M)80	80	310	380	100	100	108	646	646	673	767	667	767	1226	800	394
GDZJH(P/M)100	100	350	430	110	118	125	687	695	705	792	675	792	1124	800	394
GDZJH(P/M)125	125	400	500	125	135	148	835	845	868	807	735	807	1400	900	498
GDZJH(P/M)150	150	480	550	143	150	173	889	896	958	1058	908	1058	1398	900	498
GDZJH(P/M)200	200	600	650	170	188	208	981	1000	1260	1088	900	1088	1398	900	498
GDZJH(P/M)250	250	650		202	202		1123	1123		1237	1237	1237			620
GDZJH(P/M)300	300	750		230	230		1267	1267		1323	1323	1323			620

雙座PN16,PN25,PN40, PN64 bar
型號規格	通徑DN	L			H1	H			低溫-100~-200℃				A
型號規格	通徑DN	PN16,25	PN40	PN64	H1	標準型	散熱型	波紋管	H	H2	ФD1	ФD2	A
GDZJHN25	25	185	190	200	90	371	477	459	1022	700	260	290	280
GDZJHN32	32	200	210	210	102	416	526	502	1048	700	285	315	310
GDZJHN40	40	220	230	235	112	438	536	560	1048	700	305	335	310
GDZJHN50	50	250	255	265	123	440	542	562	1048	700	340	370	310
GDZJHN65	65	275	285	295	148	533	613	653	1199	800	370	400	395
GDZJHN80	80	300	310	320	153	560	698	745	1199	800	405	435	395
GDZJHN100	100	350	355	370	168	584	716	760	1199	800	460	490	395
GDZJHN125	125	410	425	440	183	828	927	1005	1356	900	525	555	500
GDZJHN150	150	450	460	475	227	877	1050	1054	1356	900	590	630	500
GDZJHN200	200	550	560	570	288	973	1146	1150	1356	900	700	740	500
GDZJHN250	250	730	730		350	1314	1314	1314					620
GDZJHN300	300	850	850		376	1421	1421	1421				620
