氣動調節球閥

安裝方便，ISO511安裝平臺外觀精美，采用蠟模鑄造防火結構設計防靜電結構


技術參數
氣缸選配	P系列
氣缸形式	雙作用、單作用
環境溫度	-20℃～+80℃
氣源壓力	雙作用4~8bar、單作用5~8bar

附件選項
回訊器	也叫限位開關，遠程反饋開關信號
電磁閥	雙作用選二位五通、單作用選二位三通
三聯件	可對氣源穩壓、過濾、氣缸加潤滑油
電氣定位器	輸入4~20mA信號，實現球閥調節功能
備注：氣缸參數請另參考所選配的氣動執行器資料。

閥體參數
公稱壓力	PN10、PN16、PN25
連接方式	內螺紋
閥體材質	WCB、SS304、SS316、SS316L
球芯材質	WCB、SS304、SS316、SS316L
密封材料	PTFE、PPL (特選：石墨、金屬硬密封)

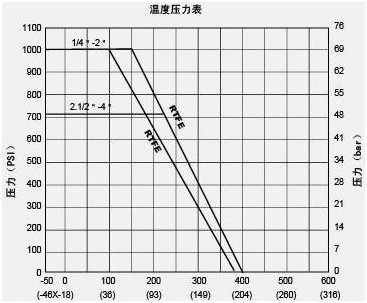

工作溫度	T3::-30℃～150℃（PTFE） T6: -30℃～250℃（PPL） T7: -30℃～350℃（石墨、金屬硬密封)

標準規范

* 設計標準：GB/T12224、GB/T8464

* 螺紋標準：G（特選：NPT、BSP、BSPT、DIN259/2999）

* 結構長度：GB/T15188.3

* 檢測與試驗：GB/T13927-1992

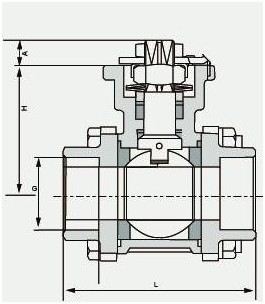

閥體尺寸

公稱壓力	型號規格	通徑DN	接口	L	H	A	連接方軸	P-氣動頭		E-電動頭
公稱壓力	型號規格	通徑DN	接口	L	H	A	連接方軸	PN16	PN25	PN16	PN25
PN16、25、40 304、316 PTFE、PPL	GDAC15	15	1/2″	75	42	9	11	P032D	P052D	E06	E06
	GDAC20	20	3/4″	82	48.5	9	11	P052D	P063D	E06	E06
	GDAC25	25	1″	89	58.5	11	11	P063D	P063D	E06	E06
	GDAC32	32	1 1/4″	113	63	11	14	P063D	P075D	E06	E06
	GDAC40	40	1 1/2″	120	71	14	14	P075D	P083D	E06	E10
	GDAC50	50	2″	145	78	14	17	P083D	P092D	E10	E10
	GDAC65	65	2 1/2″	185	100	17	17	P092D	P105D	E15	E15
	GDAC80	80	3″	210	109	17	22	P105D	P125D	E20	E20
	GDAC100	100	4″	268	140	22	22	P125D	P140D	E30	E30

備注：
①電動執行器（簡稱氣動頭或氣缸）和電動執行器（簡稱電動頭）的尺寸，請另查閱執行器資料，以上為設計尺寸，與實物可能存誤差。
②如果是選擇技術參數中的特選項目或客戶有特制要求時，請向我們另行索取尺寸表；
③表中氣動頭型號為常規配置，若用戶氣源及工況條件較好，則可優化執行器配置減少成本，若工況條件差，則需加大執行器規格。

訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：

一、若訂貨前還未選定型號，請向我們提供您的使用參數：

1.公稱通徑；

2.流體種類、壓力、溫度；

3.電源電壓、氣動閥是否需要配套換向電磁閥；

4.連接方式：法蘭、內螺紋；

5.工作型式：開關型、調節型；

6.閥體、閥芯材料；

7.是否帶附件，說明附件型號。以便我們的為您正確選型。

二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；

三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
