您現在的位置：主頁 > 產品中心 > 電磁閥 > 零壓啟動電磁閥 >

零壓啟動電磁閥

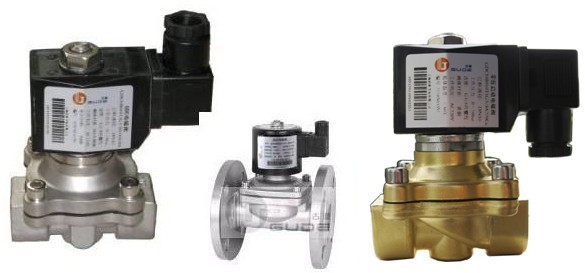

GDC系列零壓啟動膜片電磁閥

動作靈敏　零壓啟閉
久經考驗　性能穩定
鍛造閥體　經濟適用

應用范圍
燃氣燃油、環保設備、加濕設備、暖通空調、水處理、鍋爐、包裝機械、
紡織印染、清洗設備、園林噴灌、啤酒飲料、食品加工等控制系統。

技術參數
公稱通徑	DN5-DN50
原理結構	直動式、分步直動膜片式
閥體材質	黃銅、304、316
膜片材料	NBR、FKM、EPDM、硅膠
環境溫度	-10℃～+60℃（防爆型－20℃～+50℃）
流體溫度	C2組:-10℃～80℃，C3組:-10℃～120℃
適用流體	氣體、液體
流體粘度	≤22mm2/S
連接方式	內螺紋（國標或NPT）
安裝方式	水平安裝，線圈向上（禁止垂直安裝）
防護等級	IP65（A型及防爆型）、IP54（鐵殼線圈）

功能選項
代號	功能名稱	功能說明
K	常開	通電閥關，斷電閥開
E	防爆（隔爆型）	防爆等級：ExdBⅠ/ⅡT4
AE	防爆(澆封型）	防爆等級：ExmⅠ/ⅡT4
T	帶定時器	可以設定開、關間隔時間

電氣參數

電源電壓	220V、110V、24V AC 50/60Hz 24V、12V DC
額定功率	防爆型AC：17VA；　DC：20W 普通型見規格參數表
電壓公差	±10%
電氣連接	普通型：標準接線盒澆封型：M14＊1.5，1.5M導線隔爆型：M14＊1.5，接線盒
＊以上為啟動后平穩工作時功率，啟動時功率會增大。

規格參數
常閉型 2/2NC
常開型 2/2NO

型號規格	通徑mm	連接口內螺紋	Cv值	最小壓差	最大工作壓力				功率消耗（VA/W）
					水、氣		油≤22mm²/S		功率消耗（VA/W）
					AC	DC	AC	DC	AC220V	DC24V
GDC05	5	G1/4	0.6	0	6	4	4	3	33	20
GDC06	6	G1/4	0.8	0	4	2.5	3	2.5	33	20
GDC08	8	G1/4	1.0	0	1.5	1	1.5	1	33	20
GDC10	15	G3/8	4.6	0	10	6	7	4	33	20
GDC15	15	G1/2	4.8	0	10	6	7	4	33	20
GDC20	20	G3/4	7.5	0	10	6	7	4	33	20
GDC25	25	G1	12	0	10	6	7	4	33	20
GDC32	32	G1 1/4	24	0	８	6	7	4	70	40
GDC40	40	G1 1/2	29	0	８	6	7	4	70	40
GDC50	50	G2	48	0	８	6	7	4	70	40

外形尺寸（不銹鋼法蘭式）
通徑	外形尺寸				外形尺寸
通徑	L	H	H(常開)	H(隔爆型)	D	D1	b	n-d
25	140	160	180	180	110	85	14	4-￠14
32	152	215	235	285	135	100	15	4-￠18
40	152	215	240	285	145	110	15	4-￠18
50	195	220	255	300	160	125	16	4-￠18

外形尺寸（螺紋式）[mm]
通徑	A	C	B	B(常開)	B(隔爆型)
5	44	32	80
6	44	32	80
8	53	48	82
15	68	56	105	135	125
20	72	57	115	142	135
25	98	76	120	150	150
32	122	95	160	190	190
40	122	95	160	190	190
50	166	122	182	215	202

訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：
1.公稱通徑、額定流量系數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.電源電壓；
4.連接方式：法蘭、內螺紋；
5.閥的開關型式：常開式、常閉式；
6.閥體、閥芯材料；
7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
