氣動閥原理知識
[編輯：啟派實業] [時間:2014-07-13]
| 氣動閥是工業自動領域－流體控制系統中的一種主要執行單元，它是由氣動執行器與閥門組合而成的，然后通過氣源壓力來驅動執行器，從而控制閥門運作，本章節主要講述的是常用的角行程開關式氣動閥。 |
一、氣動閥的構成
| 主要由氣動執行器、閥門兩大主要部分組成，當然，根據工況條件和用戶的需求不同，還可選配不同的附件來實際不同的功能，如電磁閥、氣源三聯件、回訊器（也叫限位開關）、電氣定位器等。 |
二、氣動執行器分類
| 從運轉動方式分為：直行程、角行程兩種；從結構分為：活塞式（又分為：雙活塞齒輪齒條式、雙活塞拔叉式）、膜片式、柱塞式、葉片式等；從功能作用又分為：單作用（彈簧復位）、雙作用、三位式等。 |
三、氣動閥的閥體分類
| 從的運動方式分為：直行程、角行程兩種；從閥體結構上分為：氣動球閥、氣動蝶閥、氣動Y型角座閥、氣動閘閥、氣動截止閥等，但從適用性、穩定性、可靠性等綜合性價比來看，氣動球閥、氣動蝶閥、氣動Y型角座閥在實際應用中最多。 |
四、氣動閥的控制形式
| 常用的有開關切斷型和連續調節型兩種，因氣動調節閥將在下一節中專門講述，故本節主要講述角行程開關型氣動閥。 |
五、氣動閥耗氣量計算公式
|
雙作用式耗氣量(L/分)=氣缸容積(開向容積+關向容積)×((供氣壓力(Kpa)+101.3)/÷101.3)×次數/分鐘. 單作用式耗氣量(L/分)=氣缸開向容積×(供氣壓力+101. 3)÷101.3)×次數/分鐘. |
六、氣動閥執行器工作原理
|
雙作用式耗氣量(L/分)=氣缸容積(開向容積+關向容積)×((供氣壓力(Kpa)+101.3)/÷101.3)×次數/分鐘. 單作用式耗氣量(L/分)=氣缸開向容積×(供氣壓力+101. 3)÷101.3)×次數/分鐘. |
七、氣動閥執行器工作原理（雙活塞齒輪齒條式）
雙作用式
 |

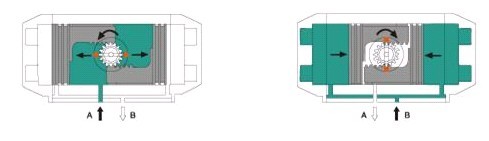

| 壓縮空氣從氣口A進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口B排出，同時使兩活塞的齒條同步帶動輸出軸(齒輪)逆時針方向旋轉90度。 |
|
反之壓縮空氣則從氣口B進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口A排出，同時使兩活塞的齒條同步帶動輸出軸(齒輪)順時針方向旋轉90度。 |
單作用式
 |

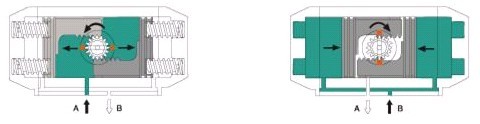

| 壓縮空氣從氣口A進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口B排出，同時使兩活塞的齒條同步帶動輸出軸(齒輪)逆時針方向旋轉90度。 |
|
在壓縮空經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力作用下向中間方向移動，中間氣腔的空氣從氣口B排出，同時使兩活塞的齒條同步帶動輸出軸(齒輪)順時針方向旋轉90度。 |
