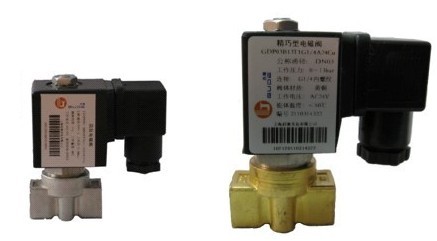

精巧型電磁閥
上一篇：沒有了 下一篇：小型電磁閥
歐洲風格 品質優良 外觀精美 小巧玲瓏 性能穩定 替代進口
|
|
應用范圍
科研實驗裝備、分析測量儀器、醫療器械、紡織印染、焊接設備、服裝機械、印刷設備、
液壓系統、環保設備、石化電力、清洗設備、噴灌系統、機器制造、食品工業等自動化控制。
技術參數 | |
公稱通徑 | DN2-10 |
原理結構 | 直動活塞式 |
閥體材質 | 黃銅、304、316 |
密封材料 | NBR、FKM、EPDM |
環境溫度 | -10℃～+60℃ |
流體溫度 | C2: -10℃～+80℃ C3: -10℃～+120℃ |
適用流體 | 氣體、液體（無固體雜質） |
流體粘度 | ≤22mm2/S |
連接方式 | 內螺紋（國標、NPT） |
安裝方式 | 水平安裝，線圈向上 |
防護等級 | IP65 |
電氣參數 | |
電源電壓 | 220V、110V、24V AC 50/60Hz |
額定功率 | 普通型AC：22VA； DC：13W |
電壓公差 | ±10% |
電氣連接 | 普通型：標準接線盒 |
功能選項 | ||
代號 | 功能名稱 | 功能說明 |
略 | 常閉 | 通電閥開，斷電閥關 |
K | 常開 | 通電閥關，斷電閥開 |
E | 防爆 | 防爆等級：ExmⅠ/ⅡT4 |
|
規格參數 | |

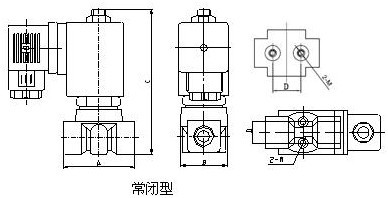

常閉型 | |
型號規格 | 接口G | 通徑[mm] | Cv值 | 最大工作壓力［bar］ | 外形尺寸[mm] | |||||||
氣、水 | 油≤22mm2/S | |||||||||||
AC | DC | AC | DC | A | B | C | D | M | ||||
GDP02.5A | G1/8、1/4 | 2.5 | 0.20 | 16 | 12 | 10 | 10 | 41 | 29 | 82 | 16 | M5 |
GDP03A | G1/8、1/4 | 3 | 0.23 | 16 | 12 | 10 | 10 | 41 | 29 | 82 | 16 | M5 |
GDP05A | G1/4 | 5 | 0.65 | 4 | 2.5 | 2.5 | 2 | 44 | 30 | 82 | 15.9 | M4 |
GDP06A | G1/4 | 6 | 0.80 | 3 | 2 | 2.5 | 2 | 44 | 30 | 82 | 15.9 | M4 |
備注：若需通徑１mm、２mm可以定制，外形尺寸及壓力同GDP02.5A。 | ||||||||||||
規格參數 | |
常開型 | |
型號規格 | 接口G | 通徑[mm] | Cv值 | 最大工作壓力［bar］ | 外形尺寸[mm] | |||||||
氣、水 | 油≤22mm2/S | |||||||||||
AC | DC | AC | DC | A | B | C | D | M | ||||
GDP01A-K | G1/8、1/4 | 1 | 0.04 | 30 | 30 | 25 | 25 | 42 | 25 | 90 | 18.5 | M4 |
GDP01.5A-K | G1/8、1/4 | 1.5 | 0.09 | 20 | 20 | 15 | 15 | 42 | 25 | 90 | 18.5 | M4 |
GDP02.5A-K | G1/8、1/4 | 2.5 | 0.20 | 15 | 15 | 12 | 12 | 42 | 25 | 90 | 18.5 | M4 |
GDP03A-K | G1/8、1/4 | 3 | 0.23 | 12 | 12 | 10 | 10 | 42 | 25 | 90 | 18.5 | M4 |
GDP04A-K | G1/8、1/4 | 4 | 0.65 | 5 | 5 | 4 | 4 | 42 | 25 | 90 | 18.5 | M4 |
優化考慮： | ||||||||||||
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：
1.公稱通徑；
2.流體種類、壓力、溫度；
3.電源電壓；
4.連接方式：法蘭、內螺紋；
5.閥的開關型式：常開式、常閉式；
6.閥體材料；
7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
