您現在的位置：主頁 > 產品中心 > 電動閥 >

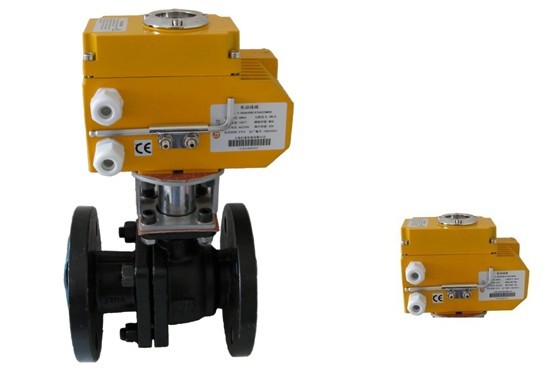

電動法蘭式球閥

*安裝方便，ISO511安裝平臺
*外觀精美，采用蠟?zāi)ｈT造
*防火結構設計
*防靜電結構


技術參數
電動選配	E系列
電源電壓	AC220V、AC380V（其它特制）
環境溫度	-30℃～+70℃
防護等級	IP67

功能選項
防爆型	防爆等級:dIIBT3/T4
信號反饋	X1機械式無源信號，X2有源信號
帶加熱器	可在潮濕環境干燥執行器內元件
手動功能	電動執行器帶有手動開閥、關閥功能
調節型	輸入4~20mA信號，實現球閥調節功能
備注：電動參數請另參考所選配的電動執行器資料。

閥體參數
公稱壓力	PN10、PN16、PN25
連接方式	內螺紋
閥體材質	WCB、SS304、SS316、SS316L
球芯材質	WCB、SS304、SS316、SS316L
密封材料	PTFE、PPL (特選：石墨、金屬硬密封)
工作溫度	T3::-30℃～150℃（PTFE） T6: -30℃～250℃（PPL） T7: -30℃～350℃（石墨、金屬硬密封)

特制類型：夾套保溫型，尺寸參數另詢！

標準規范

* 設計標準：GB/T12237-1989

* 法蘭標準：GB9113.1

* 結構長度：GB/T15188.3

* 檢測與試驗：GB/T13927-1992

GB閥體尺寸

公稱壓力bar	通徑DN	L	ΦE	ΦB	ΦC	T	f	N-Φh	H	M	連接方軸	P-氣動頭	E-電動頭
PN16 304、316 PTFE、PPL	15	130	95	65	45	14	2	4-14	70	12	11	P032D	E06
	20	140	105	75	55	14	2	4-14	73.5	12	11	P052D	E06
	25	150	115	85	65	14	2	4-14	78.5	12	11	P063D	E06
	32	165	135	100	78	16	2	4-18	90	16	14	P063D	E06
	40	180	145	110	85	16	2	4-18	95.5	18	14	P075D	E06
	50	200	160	125	100	18	2	4-18	101.5	20	17	P083D	E10
	65	220	180	145	120	18	2	4-18	125	20	17	P092D	E15
	80	250	195	160	135	20	2	8-18	145	24	22	P105D	E20
	100	280	215	180	155	22	2	8-18	163	25	22	P125D	E30
	125	320	245	210	185	22	3	8-18	187.5	30	27	P140D/AW	E40
	150	360	280	240	210	24	3	8-23	216	30	27	P190D/AW	E60
	200	400	335	295	265	26	3	12-23	260	30		P210D/AW	E90

PN25 WCB、304、316 PTFE、PPL	通徑DN	L	ΦE	ΦB	ΦC	T	f	N-Φh	H	M	支架高度	P-氣動頭	E-電動頭
	15	130	95	65	45	16	2	4-14	80		60	P052D	E06
	20	140	105	75	55	16	2	4-14	85		60	P063D	E06
	25	150	115	85	65	16	2	4-14	95		60	P063D	E06
	32	165	135	100	78	18	2	4-18	120		78	P075D	E06
	40	180	145	110	85	18	2	4-18	120		78	P083D	E10
	50	200	160	125	100	20	2	4-18	160		78	P092D	E15
	65	220	180	145	120	22	2	8-18	166		81	P105D	E20
	80	250	195	160	135	22	2	8-18	185		94	P125D	E30
	100	280	230	190	160	24	2	8-23	220		94	P140D	E30
	125	320	270	220	188	28	3	8-25	255		94	P160D/AW	E40
	150	360	300	250	218	30	3	8-25	340		94	P210D/AW	E80
	200	400	360	310	278	34	3	12-25	260		94	P240D/AW	E100

PN40 WCB、304 PTFE、PPL	通徑DN	L	ΦE	ΦB	ΦC	D1	T	f	f1	N-ΦHh	H	支架高度	P-氣動頭	E-電動頭
	15	140	95	65	46	40	14	2	4	4-14	48	60	P063D	E06
	20	152	105	75	56	51	16	2	4	4-14	53	60	P063D	E06
	25	165	115	85	65	58	16	2	4	4-14	64	60	P075D	E06
	32	178	140	100	76	66	18	2	4	4-18	71	60	P083D	E06
	40	190	150	110	84	76	18	2	4	4-18	76	78	P092D	E10
	50	216	165	125	99	88	20	2	4	4-18	85	78	P105D	E15
	65	241	185	145	118	110	22	2	4	8-18	104	78	P125D	E20
	80	283	200	160	132	121	24	2	4	8-18	114	81	P140D	E30
	100	305	235	190	156	150	24	2	4.5	8-22	140	94	P160D/AW	E40
	125	381	270	220	184	176	26	2	4.5	8-26	183	94	P210D/AW	E50
	150	403	300	250	211	204	28	2	4.5	8-26	202	94	P240D/AW	E90
	200	502	375	320	284	260	34	2	4.5	12-30	253	94	P270D/AW	E160

訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：

一、若訂貨前還未選定型號，請向我們提供您的使用參數：

1.公稱通徑；

2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；

3.電源電壓、氣動閥是否需要配套換向電磁閥；

4.連接方式：法蘭、內螺紋；

5.工作型式：開關型、調節型；

6.閥體、閥芯材料；

7.是否帶附件，說明附件型號。以便我們的為您正確選型。

二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；

三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
