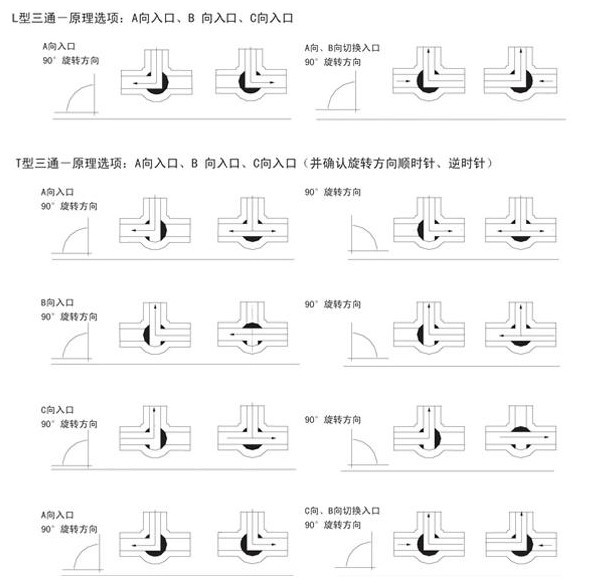

電動法蘭式三通球閥
*安裝方便，ISO511安裝平臺
| |
技術參數 | |
電動選配 | E系列 |
電源電壓 | AC220V、AC380V（其它特制） |
環境溫度 | -30℃～+70℃ |
防護等級 | IP67 |
功能選項 | |
防爆型 | 防爆等級:dIIBT3/T4 |
信號反饋 | X1機械式無源信號，X2有源信號 |
帶加熱器 | 可在潮濕環境干燥執行器內元件 |
手動功能 | 電動執行器帶有手動開閥、關閥功能 |
調節型 | 輸入4~20mA信號，實現球閥調節功能 |
備注：電動參數請另參考所選配的電動執行器資料。 | |
閥體參數 | |
公稱壓力 | PN10、PN16、PN25 |
連接方式 | 內螺紋 |
閥體材質 | WCB、SS304、SS316、SS316L |
球芯材質 | WCB、SS304、SS316、SS316L |
密封材料 | PTFE、PPL (特選：石墨、金屬硬密封) |
工作溫度 | T3::-30℃～150℃（PTFE） |
標準規范 |
* 法蘭標準：GB9113.1 |
*檢測與試驗：GB/T13927-1992 |
GB閥體尺寸
公稱壓力bar | 型號規格 | 通徑DN | L | L1 | ΦD | ΦD1 | ΦD2 | b | f | z-Φd | H | M | 支架高度 | P-氣動頭 | E-電動頭 |
PN16 | GDAD15 | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 65 | 9 | 60 | P052D | E06 |
GDAD20 | 20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 80 | 9 | 60 | P063D | E06 | |
GDAD25 | 25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 90 | 11 | 60 | P063D | E06 | |
GDAD32 | 32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 115 | 11 | 78 | P075D | E06 | |
GDAD40 | 40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 125 | 14 | 78 | P083D | E06 | |
GDAD50 | 50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-18 | 155 | 14 | 78 | P092D | E10 | |
GDAD65 | 65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 165 | 17 | 81 | P105D | E15 | |
GDAD80 | 80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 187 | 17 | 94 | P125D | E20 | |
GDAD100 | 100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 215 | 22 | 94 | P140D | E30 | |
PN25 | GDAD15 | 15 | 150 | 75 | 95 | 65 | 45 | 14 | 2 | 4-14 | 53.0 | 9 | 60 | P063D | E06 |
GDAD20 | 20 | 160 | 80 | 105 | 75 | 58 | 14 | 2 | 4-14 | 58.5 | 9 | 60 | P075D | E06 | |
GDAD25 | 25 | 180 | 90 | 115 | 85 | 65 | 16 | 2 | 4-14 | 70.0 | 11 | 60 | P075D | E06 | |
GDAD32 | 32 | 200 | 100 | 135 | 100 | 78 | 18 | 2 | 4-18 | 77.5 | 11 | 78 | P083D | E06 | |
GDAD40 | 40 | 220 | 110 | 145 | 110 | 85 | 18 | 3 | 4-18 | 86.5 | 14 | 78 | P093D | E10 | |
GDAD50 | 50 | 240 | 120 | 160 | 125 | 100 | 20 | 3 | 4-18 | 92.0 | 14 | 78 | P105D | E15 | |
GDAD65 | 65 | 260 | 130 | 180 | 145 | 120 | 22 | 3 | 8-18 | 107.0 | 17 | 81 | P125D | E20 | |
GDAD80 | 80 | 280 | 140 | 195 | 160 | 135 | 22 | 3 | 8-18 | 119.0 | 17 | 94 | P140D | E30 | |
GDAD100 | 100 | 320 | 160 | 230 | 190 | 160 | 24 | 3 | 8-23 | 150.0 | 22 | 94 | P160D | E50 |
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：
1.公稱通徑；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.電源電壓、氣動閥是否需要配套換向電磁閥；
4.連接方式：法蘭、內螺紋；
5.工作型式：開關型、調節型；
6.閥體、閥芯材料；
7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
