電子式電動調節閥
上一篇：三通電子式電動調節閥 下一篇：沒有了
結構優越：等截面低流阻流道，額定流量系數大
調節性好：可調范圍大，流量特性可選等百分比或線性
密封性好：可選擇軟密封、波紋管密封，提高密封性能
應用廣泛：多種閥座結構、散熱片，適應不同壓差溫度
|
技術參數 |
|
|
動作方式 |
電開式、電關式 |
|
閥座結構 |
P單座、M套筒、N雙座 |
|
流量特性 |
等百分比、線性 |
|
可調范圍 |
50：1 |
|
密封等級 |
Ⅲ、Ⅳ、Ⅴ、Ⅵ |
|
斷信號閥位 |
全開、全關、保持 |
|
環境溫度 |
-30℃～+70℃（防爆型：-20℃～+60℃） |
|
性能標準 |
JB/T7387-94 |
|
基本誤差 |
±2.5% |
|
回 差 |
1.5% |
|
閥體參數 |
|
|
公稱壓力 |
PN16、PN25、PN40、PN64 |
|
連接方式 |
法蘭式、（特制：焊接式） |
|
閥體材質 |
WCB、SS304、SS316、SS316L |
|
閥芯材質 |
SS、SS304、SS316、SS316L、司太萊堆焊 |
|
密封材料 |
PTFE、硬密封、特殊高溫材料 |
|
波紋管 |
SS、SS304、SS316 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
推桿 |
襯套2Cr13 |
|
墊片 |
橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片 |
|
法蘭標準 |
GB9113-88、JB/T79-94、GB2555-81 |
|
特制法蘭 |
ANSI、JIS、DIN |
|
流體溫度 |
C33組 -30℃～150℃ |
|
電氣器參數 |
|
|
輸入信號 |
4~20mA DC、0~10V DC |
|
電源電壓 |
AC220V50HZ；380V.AC 50Hz |
|
輸入阻抗 |
250Ω |
|
輸出信號 |
4~20mA DC、0~10V DC |
|
功能附件選項 |
|
E－防爆型（電氣定位器防爆等級可選：隔爆型、本安型） |
|
Q－完全切斷型 |
流量系數及行程
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
流通直徑dn |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數 |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
940 |
1200 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
850 |
1050 |
|
|
額定流量系數Kv(雙座) |
直線 |
12.1 |
10.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
1078 |
1725 |
||||
|
等百分比 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
1082 |
1575 |
|||||
|
額定行程（㎜） |
16 |
16 |
16 |
16 |
16 |
25 |
25 |
25 |
40 |
40 |
40 |
60 |
60 |
60 |
100 |
100 |
|
允許壓差
|
執行器 |
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
結構 |
10 |
12 |
15 |
20 |
||||||||||||||
|
3000N |
單座 |
64 |
64 |
64 |
64 |
45.9 |
28.1 |
17.9 |
11.3 |
6.8 |
4.5 |
|||||||
|
套筒 |
64 |
64 |
64.0 |
64 |
53.9 |
36.8 |
30 |
|||||||||||
|
雙座 |
64 |
64.0 |
64 |
53.9 |
36.8 |
30 |
||||||||||||
|
5000N |
單座 |
11.3 |
7.5 |
4.8 |
||||||||||||||
|
套筒 |
61.3 |
50 |
39.8 |
|||||||||||||||
|
雙座 |
61.3 |
50 |
39.8 |
|||||||||||||||
|
6500N |
單座 |
14.5 |
9.5 |
6.1 |
4.0 |
2.8 |
1.5 |
1 |
0.7 |
|||||||||
|
套筒 |
64 |
64 |
64 |
64 |
64 |
64 |
41 |
28 |
||||||||||
|
雙座 |
64 |
64 |
64 |
64 |
64 |
51.3 |
32.8 |
22.8 |
||||||||||
|
16000N |
單座 |
9.8 |
6.8 |
3.8 |
2.4 |
1.6 |
||||||||||||
|
套筒 |
64 |
64 |
64 |
64 |
51.2 |
|||||||||||||
|
雙座 |
64 |
64 |
64 |
64 |
51.2 |
|||||||||||||

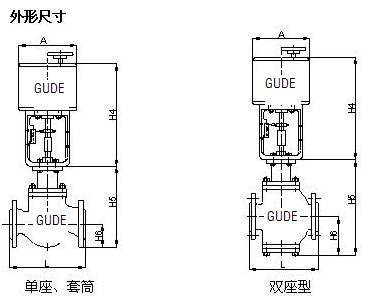

型號規格尺寸
|
單座、套筒PN16,PN25,PN40 bar |
||||||||||
|
型號規格 |
通徑DN |
L |
H6 |
H5 |
H4 |
A |
||||
|
標準型 |
散熱型 |
PN16 |
PN25 |
PN16 |
PN25 |
|||||
|
GDZDL((P/M))20 |
20 |
150 |
53 |
175 |
248 |
420 |
420 |
150 |
150 |
|
|
GDZDL(P/M)25 |
25 |
160 |
58 |
180 |
252 |
420 |
420 |
150 |
150 |
|
|
GDZDL(P/M)32 |
32 |
180 |
70 |
215 |
282 |
420 |
420 |
150 |
150 |
|
|
GDZDL(P/M)40 |
40 |
200 |
75 |
218 |
289 |
420 |
420 |
150 |
150 |
|
|
GDZDL(P/M)50 |
50 |
230 |
82 |
230 |
302 |
420 |
420 |
150 |
150 |
|
|
GDZDL(P/M)65 |
65 |
290 |
92 |
280 |
340 |
440 |
440 |
150 |
170 |
|
|
GDZDL(P/M)80 |
80 |
310 |
100 |
285 |
354 |
440 |
440 |
150 |
170 |
|
|
GDZDL(P/M)100 |
100 |
350 |
110 |
315 |
375 |
440 |
440 |
170 |
170 |
|
|
GDZDL(P/M)125 |
125 |
400 |
125 |
400 |
432 |
440 |
440 |
170 |
170 |
|
|
GDZDL(P/M)150 |
150 |
480 |
142 |
460 |
485 |
440 |
440 |
170 |
170 |
|
|
GDZDL(P/M)200 |
200 |
600 |
170 |
540 |
591 |
440 |
440 |
170 |
170 |
|
|
GDZDL(P/M)250 |
250 |
650 |
202 |
588 |
702 |
570 |
570 |
260 |
230 |
|
|
GDZDL(P/M)300 |
300 |
750 |
230 |
732 |
788 |
570 |
570 |
260 |
230 |
|
|
雙座PN16,PN25,PN40, PN64 bar |
||||||||||
|
型號規格 |
通徑DN |
L |
H6 |
H5 |
H4 |
A |
||||
|
PN16~40 |
PN64 |
PN16~40 |
標準型 |
散熱型 |
PN16~40 |
PN64 |
PN16~40 |
PN64 |
||
|
GDZDLN25 |
25 |
160 |
230 |
90 |
245 |
315 |
420 |
420 |
150 |
150 |
|
GDZDLN32 |
32 |
180 |
260 |
102 |
256 |
326 |
420 |
420 |
150 |
150 |
|
GDZDLN40 |
40 |
200 |
260 |
112 |
266 |
336 |
420 |
420 |
150 |
150 |
|
GDZDLN50 |
50 |
230 |
300 |
123 |
288 |
358 |
420 |
420 |
150 |
150 |
|
GDZDLN65 |
65 |
290 |
340 |
148 |
345 |
455 |
420 |
440 |
150 |
170 |
|
GDZDLN80 |
80 |
310 |
380 |
153 |
355 |
465 |
420 |
440 |
170 |
170 |
|
GDZDLN100 |
100 |
350 |
430 |
168 |
380 |
490 |
420 |
440 |
170 |
170 |
|
GDZDLN125 |
125 |
400 |
500 |
183 |
432 |
582 |
440 |
440 |
170 |
170 |
|
GDZDLN150 |
150 |
480 |
550 |
227 |
524 |
672 |
440 |
440 |
170 |
170 |
|
GDZDLN200 |
200 |
600 |
650 |
288 |
663 |
813 |
440 |
440 |
170 |
170 |
|
GDZDLN250 |
250 |
730 |
350 |
779 |
979 |
570 |
570 |
260 |
260 |
|
|
GDZDLN300 |
300 |
850 |
376 |
886 |
1086 |
570 |
570 |
260 |
260 |
|
